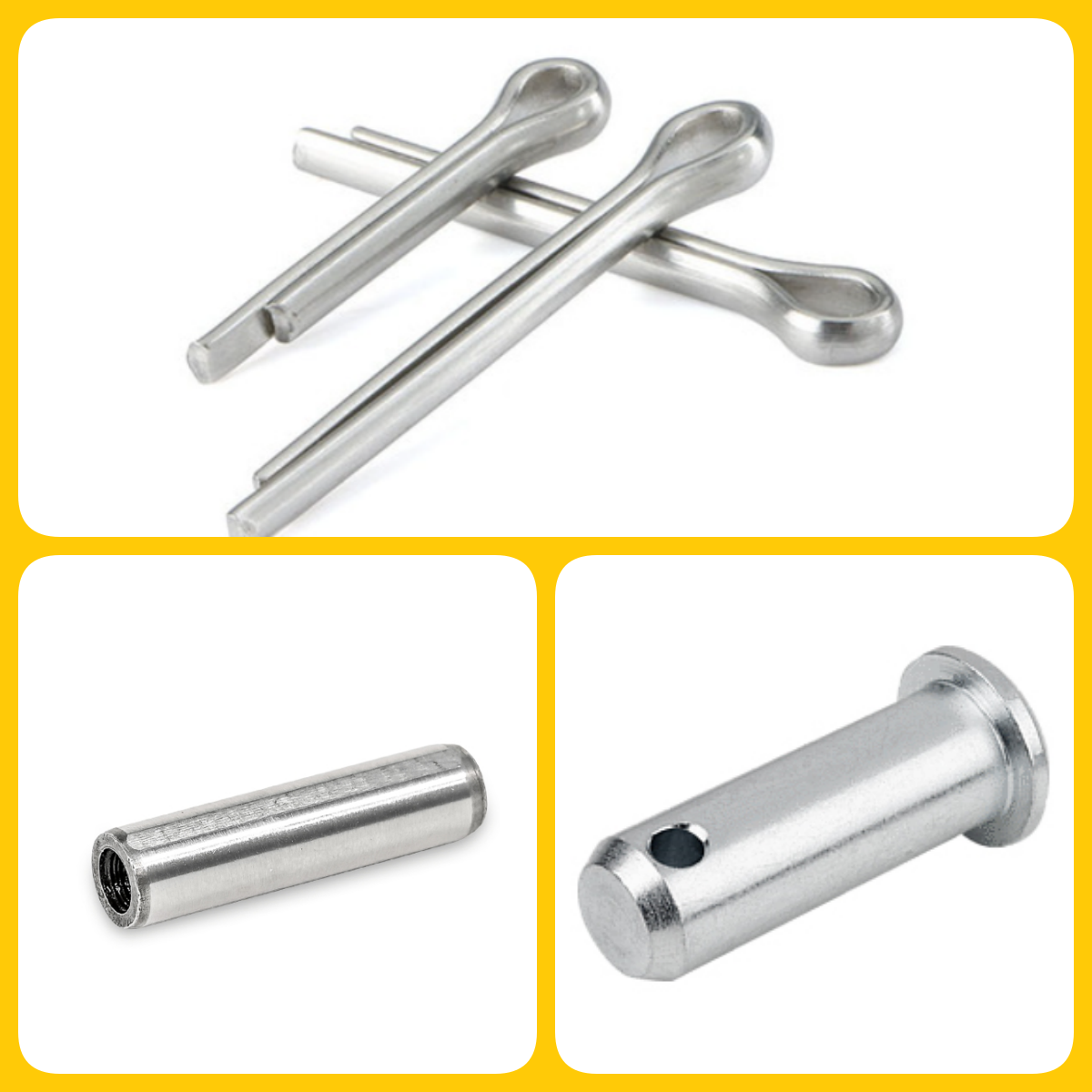

Une plongée profonde dans les épingles de précision - parallèles, chape et épingles divisées | Zhejiang Zhongrui auto

Dans la conception et la fabrication complexes de véhicules modernes, tandis que l'attention se concentre souvent sur les principaux composants, la fiabilité et les performances d'innombrables pièces plus petites sont également critiques. Les attaches de précision, souvent invisibles, sont l'épin d'écran de sécurité, de durabilité et d'assemblage efficace.

Chez Zhejiang Zhongrui Auto Parts, nous nous spécialisons dans la fourniture des solutions de fixation standardisées de haute qualité sur lesquelles l'industrie automobile mondiale s'appuie. Aujourd'hui, nous explorons trois types fondamentaux d'épingles - épingles parallèles avec fil interne, épingles de chagcées avec tête et épingles divisées - mettant en évidence leurs rôles spécifiques, leurs avantages clés et l'importance des normes internationales comme GB / T, DIN, ISO et JIS pour l'intégration automobile sans transparence.

Comprendre ces composants vitaux est la clé pour les ingénieurs automobiles, les concepteurs, les spécialistes des achats et les professionnels de la fabrication qui recherchent l'excellence.

1. Pins parallèles avec fil interne: alignement de précision avec facilité de maintenance

La précision est primordiale dans de nombreux sous-ensembles automobiles, en particulier lorsque les composants doivent être situés avec précision les uns par rapport aux autres. Les broches parallèles avec du thread interne sont conçues spécifiquement à cet effet, fournissant un alignement précis et un ajustement d'interférence sécurisé.

Ce qu'ils sont: ces broches cylindriques solides présentent un diamètre hautement contrôlé pour un ajustement bien ajusté dans des trous percés de précision. Une caractéristique de distinction clé est le fil interne à une extrémité, conçu pour accepter une vis de l'étirement.

Pourquoi ils comptent en automobile:

Positionnement précis: critique pour la fonctionnalité des pièces d'accouplement. Dans les transmissions, par exemple, l'alignement précis des engrenages et des puits est essentiel pour le transfert de puissance en douceur et la prévention de l'usure prématurée.
Ajustement d'interférence sécurisé: fournit une solide articulation capable de résister aux vibrations et aux forces de cisaillement inhérentes à la conduite du véhicule.
Maintenance rationalisée: le thread interne est un avantage significatif. Lorsque les composants ont besoin de démontage pour l'entretien ou la réparation, une vis de tirage peut être insérée dans le fil, permettant à la broche d'être extraite sans endommager le matériau environnant ou la broche elle-même. Cela réduit les temps d'arrêt et simplifie les processus d'assemblage / démontage complexes dans les environnements de fabrication et de service.

Avantages clés pour les applications automobiles:

Précision garantie: fabriquée à des tolérances étroites (par exemple, conformément à DIN 7979 ou ISO 8735), garantissant un alignement fiable et reproductible.
Facilite le démontage: le fil interne simplifie considérablement l'extraction par rapport aux broches solides, minimisant les dommages potentiels.
Performances durables: généralement en acier durci, offrant une résistance au cisaillement élevée et une résistance à l'usure.
Matériaux polyvalents: Convient pour l'adhésion aux composants fabriqués à partir de matériaux automobiles courants comme l'acier, les alliages en aluminium et certains composites.

Applications automobiles idéales:

Assemblages de transmission: Localisation des arbres, des roulements et des composants de boîtier.
Alignement du bloc moteur: Positionnement des culasses ou des variétés.
Fabriquants: assurer une configuration précise pour les processus de soudage ou d'usinage.
Alignement de la matrice et de la moisissure: Maintien de la précision dans l'équipement d'estampage ou de moulage par injection.

Standardisation et interchangeabilité: ces broches sont définies par diverses normes: GB / T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. L'équivalence notée dans des normes comme GB / T 120.2 et ISO 8735 est cruciale. Alors que les détails dimensionnels et les matériaux peuvent varier légèrement entre toutes les normes répertoriées, le concept de base d'une broche parallèle de précision avec un fil interne pour l'extraction est cohérent. La compréhension de ces normes aide les fabricants automobiles à source d'épingles équivalentes et de haute qualité de divers fournisseurs mondiaux, garantissant des performances fiables, quelle que soit l'origine de fabrication spécifique (à condition que la classe de matériaux et la classe de tolérance répondent à l'exigence d'application).

2. Épingles de chape avec tête: activer le pivot et la liaison dans les systèmes automobiles

De nombreux systèmes automobiles s'appuient sur des composants qui pivotent ou articulent, des liaisons de direction aux assemblages de pédale. Les épingles de voile avec la tête sont des attaches fondamentales pour créer ces points de charnière cruciaux.

Ce qu'ils sont: les épingles de chape sont des épingles cylindriques non fidèles avec une tête à une extrémité et un ou plusieurs trous à l'autre, conçue pour être insérée à travers une chape (un ajustement en U avec des trous aux extrémités) et sécurisé, généralement avec une broche fendue ou une broche en coton. La tête fournit une surface de roulement et empêche la broche de passer entièrement à travers l'assemblage.

Pourquoi ils comptent en automobile:

Points de pivot fiables: ils créent un axe sécurisé et à faible friction pour le mouvement de rotation entre les composants.
Accueillir un désalignement angulaire: la conception permet intrinsèquement un certain degré de mouvement angulaire, essentiel dans les liens qui se déplacent dans les arcs ou connaissent un léger désalignement pendant le fonctionnement.
Port de charge: principalement conçu pour gérer les forces de cisaillement (forces perpendiculaires à l'axe de la broche).
Assemblage / démontage simple: La méthode de conception et de sécurisation à tête (broche de fente) facilite l'installation et le retrait relativement rapides pour la maintenance ou le réglage.

Avantages clés pour les applications automobiles:

Lien robuste: fournit une connexion solide pour les composants pivotants dans les systèmes qui connaissent des charges dynamiques.
Options de protection contre la corrosion: Disponible en matériaux comme l'acier inoxydable ou avec des finitions comme le placage en zinc ou le dacromet, crucial pour résister à la dégradation de l'environnement (humidité, sel, produits chimiques), prolonger la durée de vie et assurer la fiabilité.
Conception standardisée: définie par des normes telles que DIN 1444, ISO 2341, GB / T 882, SAE J512, JIS B 2801, ASME B18.8.2M, garantissant la cohérence dimensionnelle et la compatibilité avec les montages standard de Clevis.
Facilité de maintenance: la conception à tête et les méthodes de sécurisation courantes permettent une inspection, une lubrification ou un remplacement simples.

Applications automobiles idéales:

Systèmes de direction: extrémités de tir, bras de direction.
Systèmes de freinage: liens de pédale, certains pivots de l'étrier (vérifiez les cotes de charge).
Liens de suspension: connexion de divers bras et tiges (vérifiez les cotes de charge).
Mécanismes d'actionnement: verrous de porte, rejets de capuche / coffre, liaisons d'accélérateur.
Boîtes à pédales: frein, embrayage et pivots de pédale d'accélérateur.
Mécanismes de siège: Adjuctors et charnières.

Standardisation et interchangeabilité: les épingles de chagcées sont définies dans de nombreuses normes, notamment GB / T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2M. Alors que l'ISO 2341 est souvent considéré comme un homologue international direct de DIN 1444 et GB / T 882 (formulaire B), les variations des grades matériels (par exemple, les classes de propriétés SAE vs ISO), les tolérances (grades de produit A / B) et des dimensions spécifiques existent entre les normes. Cependant, la compréhension de ces normes permet aux constructeurs automobiles de sélectionner des broches qui répondent à la résistance au cisaillement et aux exigences dimensionnelles nécessaires, facilitant la flexibilité de l'approvisionnement auprès des fournisseurs mondiaux tout en garantissant des performances dans les applications de liaison.

3. Épingles divisées (broches Cotter): verrouillage simple et fiable contre le relâchement

Souvent utilisé en conjonction avec des épingles de chape, des noix de château ou des noix fendues, des épingles divisées (communément appelées broches Cotter en Amérique du Nord) sont un dispositif de verrouillage mécanique basique mais exceptionnellement efficace.

Ce qu'ils sont: les épingles divisées sont des épingles métalliques semi-rigides avec une tête à une extrémité et une division dans le sens de la longueur, permettant aux deux moitiés de se propager après l'insertion.

Pourquoi ils comptent en automobile:

Mécanisme de verrouillage positif: ils agissent comme une barrière physique, empêchant les autres attaches (comme les noix) ou les épingles (comme les épingles de chagrin) de reculer en raison de vibrations, de rotations ou de forces externes.
Sécurité critique de la sécurité: Dans des applications telles que la sécurisation des écrous du château sur les roulements de roue ou les liaisons critiques, la broche à fente est une redondance de sécurité vitale, empêchant la défaillance catastrophique si la fixation primaire se détache.
Inspection visuelle rapide: si une broche fendue est correctement installée et que les extrémités sont étalées sont facilement vérifiables lors de vérifications de routine.
Solution économique: Un processus de conception et de fabrication simple en fait une méthode de verrouillage très rentable.

Avantages clés pour les applications automobiles:

Anti-location fiable: fournit un verrouillage mécanique simple essentiel dans les environnements automobiles à haute vibration.
Installation manuelle facile: nécessite un minimum d'outils (pinces ou un marteau) et aucune compétence particulière.
APPLICABILITÉ LAVE: Utilisé dans une large gamme de diamètres pour fixer différentes tailles d'écrous, boulons et épingles.
Options de résistance à la corrosion: Disponible dans des matériaux comme l'acier à zinc (standard pour la rentabilité et la protection de base) ou l'acier inoxydable pour une durabilité accrue dans les zones exposées.
Adhésion aux normes: fabriqués à des spécifications comme DIN 94, ISO 1234, GB / T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, garantissant la qualité du matériau et la cohérence dimensionnelle pour un ajustement et une fonction fiables. ISO 1234 et DIN 94 sont largement considérés comme équivalents à GB / T 91.

Applications automobiles idéales:

Fixation des écrous du château: sur les roulements de roue, les essieux et les composants de suspension.
Verrouillage des épingles de chape: dans les liens de direction, de suspension et de frein.
Fixation des noix de joug: dans les composants de la transmission.
Sécuriser les épingles et les attaches: dans divers bras de contrôle, tirages et composants du châssis où une simple verrouillage est nécessaire.

Standardisation et interchangeabilité: les broches divisées sont hautement standardisées à l'échelle mondiale, définies par des normes comme GB / T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. La forte équivalence entre GB / T 91, ISO 1234 et DIN 94 garantit que les constructeurs automobiles peuvent s'approvisionner de manière fiable des épingles divisées interchangeables des fournisseurs dans le monde, garantissant une qualité cohérente et adapté aux tâches de verrouillage critiques de sécurité. Différentes normes peuvent spécifier des matériaux ou des finitions légèrement différents, mais la fonction de base et les séries dimensionnelles sont largement alignées dans leurs formes équivalentes.

Zhejiang zhongrui

Chez Zhejiang Zhongrui Auto Parts, nous comprenons les rôles critiques que ces épingles apparemment simples jouent dans la fiabilité et la sécurité des assemblages automobiles. En tant que fabricant certifié IATF 16949, nous nous engageons à produire des épingles parallèles de haute qualité avec du thread interne, des épingles de chagrin avec tête, des épingles fendues et un large éventail d'autres fixations automobiles qui répondent aux normes internationales strictes, notamment GB / T, DIN, ISO, JIS et ASME.

Notre expertise dans la fabrication de précision, le contrôle de la qualité rigoureux et la compréhension approfondie des équivalences standard internationales garantissent que vous recevez des attaches fiables et interchangeables optimisées pour les performances dans des environnements automobiles exigeants. Que vous ayez besoin d'une goupille GB / T standard avec un équivalent ISO connu ou que vous ayez besoin de conseils sur la sélection de la bonne broche pour une application spécifique, notre équipe est prête à aider.

Faire partie avec nous pour rationaliser votre source, améliorer la résilience de votre chaîne d'approvisionnement et assurer la qualité inébranlable des attaches qui maintiennent vos véhicules ensemble. En savoir plus sur nos capacités et explorer notre gamme complète de solutions de fixation automobile. Visitez notre site Web ou contactez-nous dès aujourd'hui.
