L'épine dorsale de l'assemblage des véhicules: comprendre les fixations automobiles en profondeur

Introduction

Dans le monde complexe de l'ingénierie automobile, les fixations sont parmi les composants les plus petits mais les plus critiques. Ces dispositifs mécaniques maintiennent ensemble les différentes parties d'un véhicule - du moteur au châssis, des panneaux intérieurs au système de freinage. Malgré leur apparence simple, les attaches garantissent l'intégrité structurelle, les performances et la sécurité. Sans eux, même les conceptions automobiles les plus avancées s'effondreraient - littéralement.

Cet article explore ce attaches automobiles sont leurs types, leurs matériaux, leurs processus de fabrication et comment ils influencent la conception et l'entretien des véhicules modernes.

Qu'est-ce qu'une attache dans l'ingénierie automobile?

Une fixation est un périphérique matériel qui rejoint ou apporte mécaniquement deux composants ou plus ensemble. Dans l'industrie automobile, les attaches sont utilisées dans les articulations permanentes et non permanentes. Alors que le soudage et les adhésifs fournissent un collage permanent, les attaches telles que les boulons, les vis et les rivets permettent le démontage, la réparation et l'entretien, ce qui les rend vitaux pour la facilité de service.

Les attaches sont utilisées dans un véhicule, notamment:

Composants du moteur

Transmission et transmission

Systèmes de suspension

Assemblages intérieurs (tableaux de bord, sièges)

Panneaux de carrosserie extérieurs

Unités de commande électroniques et harnais de câbles

Types de fixations automobiles

Il existe différents types de fixations, chacune conçue pour des conditions de charge spécifiques, des matériaux et des environnements:

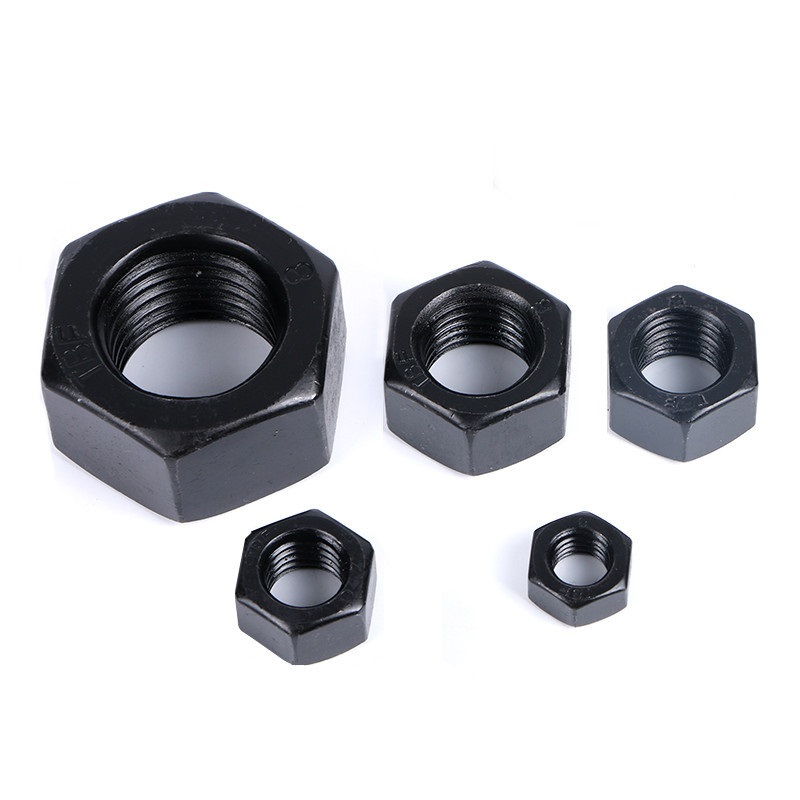

1. Boulons et écrous
Les boulons sont filetés à l'extérieur et généralement associés à des écrous.

Commun dans les blocs moteurs, les supports de suspension et les cadres de châssis.

Fournir une forte force de serrage et peut être réutilisé (sauf si le couple au rendement).

2. Vis
Utilisé dans des assemblages plus légers, tels que les garnitures intérieures et les pièces en plastique.

Peut former leurs propres fils dans des matériaux plus doux (vis à taper).

3. Crajout
Tiges filetées sans tête, apposées en permanence à une extrémité.

Souvent utilisé dans des environnements à stress élevé comme les collecteurs d'échappement.

4. Rivets
Les attaches permanentes utilisées lorsque le soudage ne convient pas.

Commun dans les articulations structurelles et les cadres de véhicules (en particulier dans les véhicules légers dérivés de l'aérospatiale).

5. Clips et retenus
Clips en plastique ou en métal utilisés dans les faisceaux de câbles et les panneaux intérieurs.

Autorisez l'assemblage rapide et le démontage.

6. Laveuses et espaceurs
Distribuer la charge ou maintenir l'espacement.

Empêcher les dommages de surface et aider à contrôler le couple.

Matériaux utilisés dans les fixations automobiles

Les attaches doivent supporter les cycles thermiques, les vibrations, le couple, la corrosion et les conditions de charge. Par conséquent, la sélection des matériaux est critique:

Acier du carbone: le plus commun, économique et fort. Souvent utilisé avec des revêtements protecteurs.

Acier en alliage: résistance améliorée et résistance à la fatigue.

Acier inoxydable: résistance résistante à la corrosion mais généralement plus faible.

Aluminium: léger et résistant à la corrosion, idéal pour les véhicules électriques et les panneaux de carrosserie.

Titane: rapport de force / poids élevé, utilisé dans les applications de performance et de course.

Plastic / nylon: utilisé pour les clips, les dispositifs de retenue et les applications à faible chargement.

Revêtements et finitions:

Le placage du zinc, le phosphation et l'anodisation améliorent la résistance à la corrosion et l'esthétique.

Des adhésifs de verrouillage des filetages peuvent être appliqués pour éviter le relâchement.

Fabrication et normes

Les attaches automobiles sont fabriquées à l'aide de processus comme:

Heure à froid (pour façonner les têtes)

Roulement de filetage

Traitement thermique (pour la résistance et la durabilité)

Revêtement de surface

Ils doivent répondre aux normes automobiles strictes, notamment:

ISO 898 pour les propriétés mécaniques

SAE J429 et ASTM A574 pour les spécifications des matériaux et de la résistance

Exigences spécifiques à l'OEM, telles que General Motors GMW ou Volkswagen TL Normes

Considérations de conception dans les fixations automobiles

Type de charge et direction: axial, cisaillement, torsion - chacun affecte le choix de la fixation.

Vibration et relâchement: nécessite des conceptions spéciales comme les écrous de verrouillage, les casiers à fil ou les têtes dentelées.

Extension thermique: les attaches doivent s'adapter à l'expansion / contraction due aux changements de température.

Réduction du poids: dans les véhicules électriques et les voitures haute performance, l'utilisation des attaches en aluminium et en plastique peut réduire la masse globale des véhicules.

Facilité d'assemblage: les lignes de montage automatisées exigent des attaches compatibles avec des outils robotiques et des systèmes contrôlés par couple.

Modes de défaillance et maintenance
Les causes courantes de défaillance de la fixation comprennent:

Trop serré

Corrosion

Fissure de fatigue

Dépouillement du fil

Sélection de matériaux inappropriés

Les procédures de maintenance régulières impliquent souvent des contrôles de couple et le remplacement de la fixation, en particulier dans les systèmes critiques de sécurité comme les freins et la suspension.

L'avenir des attaches automobiles

Avec les progrès de l'électrification des véhicules, de l'autonomie et de la légèreté, le rôle des attaches évolue:

Les attaches intelligentes avec des capteurs intégrés peuvent surveiller la tension et le couple en temps réel.

Les attaches composites légères émergent pour les véhicules électriques.

Les conceptions modulaires nécessitent des attaches réutilisables et à libération rapide pour une facilité de service.

Durabilité: les matériaux et les revêtements recyclables sont en cours de priorité par les OEM.

Conclusion
Bien que souvent négligés, les attaches automobiles sont fondamentales pour la sécurité, les performances et la longévité des véhicules. Ils incarnent un bon équilibre entre la science des matériaux, la conception mécanique et la précision de la fabrication. Au fur et à mesure que l'industrie automobile évolue, il en va de même pour la minuscule plus mais indispensable-attache - en permettant à chaque partie de votre véhicule reste fermement et en toute sécurité en place.
