Informations sur la chaîne d'approvisionnement automobile: Guide de sélection des fixations pour les systèmes électriques des véhicules électriques-Zhejiang Zhongrui Auto Parts Co., Ltd.

Cet article se concentrera sur les attaches critiques dans les systèmes électriques des véhicules électriques, fournissant une analyse approfondie de leurs exigences fonctionnelles et offrant des conseils de sélection spécifiques pour aider les ingénieurs.

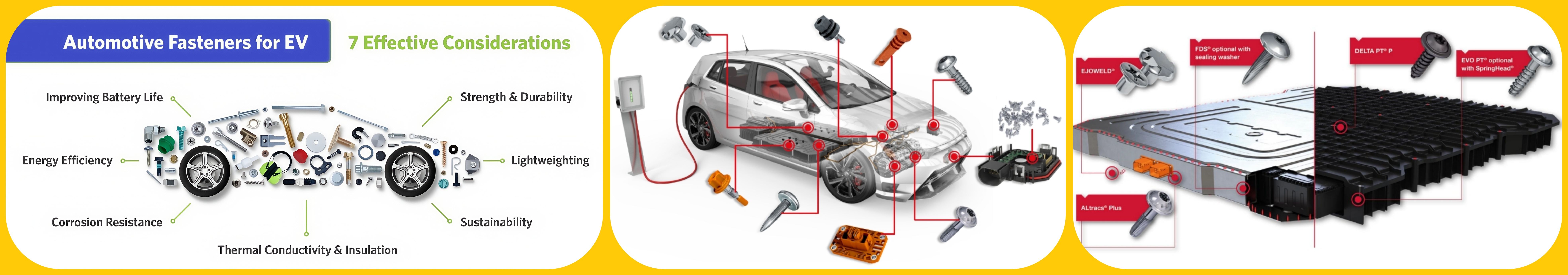

Analyse fonctionnelle des attaches dans les domaines clés

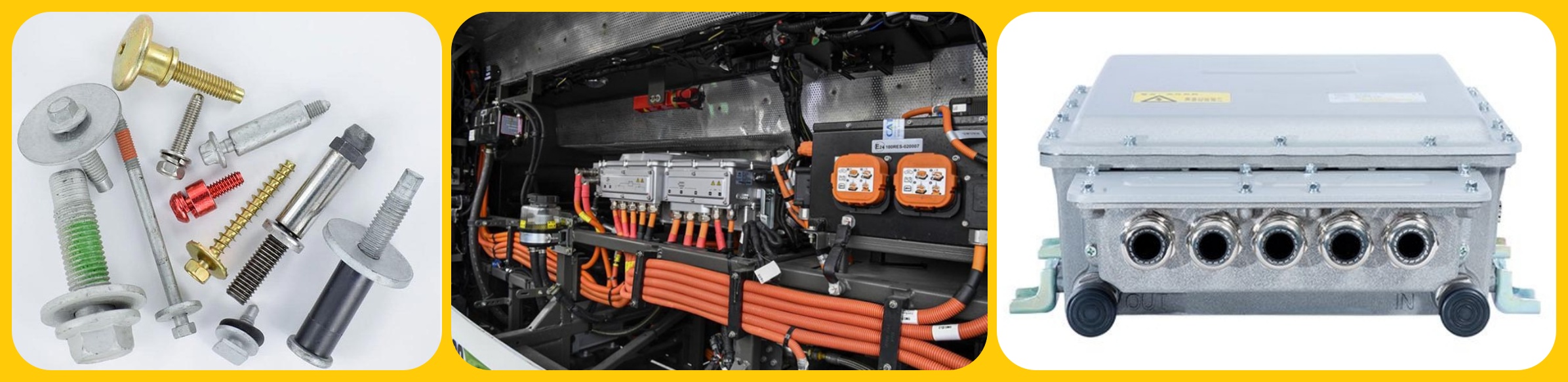

Fixation de fixation de la batterie: En tant que composant énergétique central d'un EV, la batterie doit être fixée en toute sécurité et de manière fiable pour résister aux vibrations, aux impacts et aux collisions potentielles pendant le fonctionnement du véhicule. Les attaches doivent posséder une résistance extrêmement élevée, une excellente résistance à la fatigue et une protection supérieure de corrosion pour assurer la sécurité de la batterie dans toutes les conditions de fonctionnement.

Système de moteur / E-Drive Système de montage: le système de moteur et de conduite électronique est la source d'alimentation du véhicule, et leurs attaches de montage doivent résister au couple et aux vibrations générés pendant le fonctionnement du moteur, garantissant une puissance de puissance stable. La haute résistance et les performances anti-logement fiables sont des exigences critiques pour ces attaches.

Fixation de fixation de l'unité de contrôle électronique (ECU): l'ECU est le "cerveau" de l'EV, contrôlant diverses fonctions de véhicule. Ses attaches de fixation doivent assurer un fonctionnement stable de l'ECU dans les environnements de vibration et d'impact. Une bonne résistance aux vibrations et une connexion fiable sont cruciales. De plus, certains ECU peuvent être sensibles à l'interférence électromagnétique, nécessitant une considération de la compatibilité électromagnétique des fixations.

Fermeaux de connexion de faisceau de câbles à haute tension: les faisceaux de câbles à haute tension sont essentiels pour la transmission d'alimentation dans les véhicules électriques. Leurs attaches de connexion doivent assurer la fiabilité et la sécurité des connexions de harnais, empêchant les courts circuits ou les mauvais contacts en raison du relâchement. Les performances de verrouillage fiables et la bonne conductivité (pour certaines connexions de mise à la terre) sont essentielles.

Fixation de fixation du port de charge: Le port de charge est l'interface entre les sources d'alimentation EV et externes. Ses attaches de fixation doivent résister à la contrainte des opérations fréquentes de bouchage et de débranchement et d'assurer la stabilité du port. La résistance appropriée et la résistance à l'usure sont des facteurs à considérer.

Conseils spécifiques de sélection des fixations pour les systèmes EV clés

Fixation de la batterie: Il est recommandé d'utiliser des boulons en acier en alliage à haute résistance (grade 10,9 ou plus) avec un revêtement en alliage de dacromet ou de zinc-nickel pour une excellente résistance à la corrosion. De plus, il est essentiel d'utiliser des écrous ou des boulons de verrouillage à haute fiabilité avec des revêtements anti-logement pour s'assurer que la batterie ne se détache pas en cas de collision de véhicules.

Montage du système moteur / e-Drive: Sélectionnez des boulons en acier en alliage à haute résistance (grade 10.9 ou plus) et mettez en œuvre des mesures anti-localisation efficaces (telles que les écrous de verrouillage ou les adhésifs de verrouillage de filetage) pour résister au couple et aux vibrations générées pendant le fonctionnement du moteur.

Fixation de l'unité de commande électronique (ECU): Choisissez des vis ou des boulons avec une bonne résistance aux vibrations et envisagez d'utiliser des produits avec des rondelles élastiques ou des filetages anti-logement. Pour les ECU avec des exigences de compatibilité électromagnétique, sélectionnez des attaches non conductrices ou celles aux propriétés de blindage spécifiques.
Connexion du faisceau de câbles haute tension: Il est recommandé d'utiliser des vis ou des boulons avec des caractéristiques de verrouillage pour garantir la fiabilité de la connexion. Pour la mise à la terre des points de connexion, sélectionnez les attaches avec une bonne conductivité électrique et assurez-vous un contact fiable.

Fixation du port de charge: Les vis / boulons en acier en carbone ou en alliage moyen à haute résistance peuvent être utilisés, avec un traitement de surface approprié pour améliorer l'usure et la résistance à la corrosion.

Propriétés de fixation des clés (EV Electrical Systems)

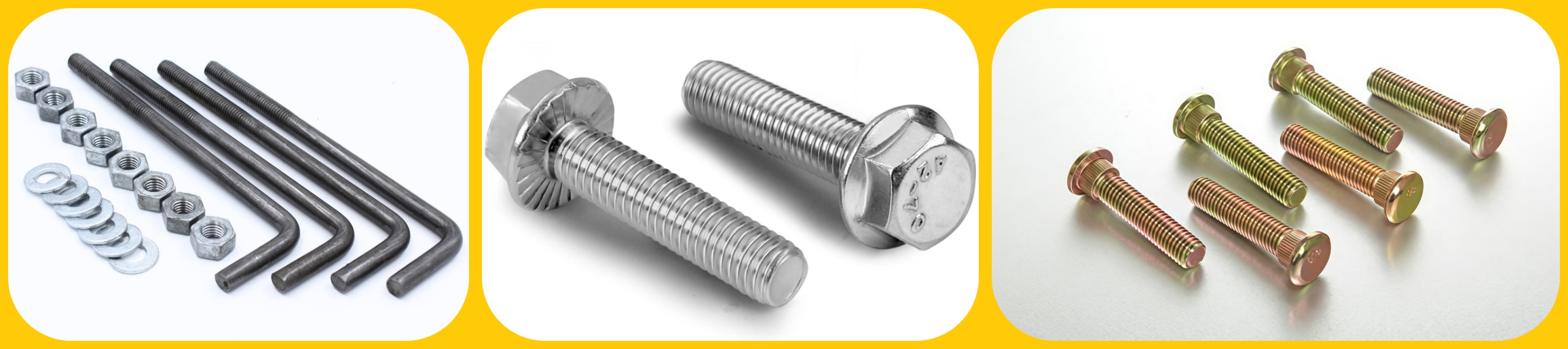

Force Grade: Définition: Bolt / Stud Tensile Strength (par exemple, 8.8, 10.9). Exemple: 8.8 Grade: R M ≥ 800 MP A, R E L ≥ 640 MP A. Sélection: Stress élevé (batterie, moteur): ≥10,9. Général: basé sur le stress (par exemple, 8.8).

Matériau: Common: acier au carbone, acier en alliage, acier inoxydable (304, 316). Sélection: haute résistance: acier en alliage traité à la chaleur. Résistance à la corrosion: acier au carbone inoxydable / traité. Léger: envisagez des alliages à haute résistance.

Traitement de surface: Common: placage de zinc, galvanisation à hot-trempage, dacromet, phosphation, oxyde noir. Sélection: Rust General: Zinc. Rouille élevée: DIP à chaud / dacromet (> spray salin 500h). Corrosion sévère: revêtements en acier inoxydable / spéciaux. Notez la friction.

Anti-localisation: Common: rondelles de printemps, écrous de verrouillage (nylon / métal), rondelles de verrouillage, filetage. Sélection: Vibration générale: rondelles de printemps. MED / Vibration élevée (moteur, batterie): écrous de verrouillage / threadlocker (vérification du couple). Spécial: rondelles mécaniques. Reportez-vous aux données du fournisseur.

Dimensions et spécifications: Définition: Thread (diamètre, pas), longueur, tête, etc. Sélection: correspond à l'espace / charge; Assurer l'engagement du fil. Suivez les normes.
Précharge: Définition: resserrement de la force axiale pour la fiabilité des articulations. Sélection: Calculer en fonction de l'importance, de la charge, de la force. Utilisez des clés de couple. Reportez-vous aux manuels / normes.
